Meteran vs MCB: Jangan Sampai Ketukar! Ini Bedanya!

Table of Contents

Sebagai pemilik rumah, penting banget lho buat kita paham seluk-beluk instalasi kelistrikan di hunian kita. Bukan cuma soal tagihan, tapi juga demi keamanan dan kenyamanan. Sayangnya, banyak banget yang sering keliru atau bahkan salah sebut antara dua komponen penting ini: meteran listrik dan MCB.

Seringnya, orang mengira MCB itu ya meteran listrik, padahal keduanya punya fungsi yang beda jauh. MCB seringkali cuma dianggap sebagai tombol on/off yang ada di bawah meteran. Padahal, peran masing-masing sangat vital dan saling melengkapi. Yuk, kita kupas tuntas biar kamu nggak salah lagi!

Kenapa Penting Banget Tahu Bedanya?¶

Mungkin kamu bertanya-tanya, “Emangnya kenapa sih harus tahu bedanya?” Nah, ini penting banget, Sobat. Dengan memahami fungsi dan peran masing-masing, kamu bisa lebih waspada terhadap bahaya listrik, tahu cara mengatasi masalah listrik kecil di rumah, dan yang paling penting, tidak salah langkah saat ada kerusakan atau perlu perbaikan. Mengidentifikasi masalah listrik itu seperti jadi detektif. Kamu butuh tahu “alat” apa yang punya peran apa.

Bayangkan saja kalau terjadi korsleting atau kelebihan beban di rumahmu. Kalau kamu tahu peran MCB, kamu akan lebih cepat bertindak untuk mencegah hal yang tidak diinginkan. Selain itu, pengetahuan ini juga membuatmu jadi pemilik rumah yang lebih mandiri dan tidak mudah panik saat berhadapan dengan urusan kelistrikan. Jadi, yuk kita pahami betul-betul!

Siapa Sih Meteran Listrik Itu? (kWh Meter)¶

Meteran listrik, yang sering disebut juga dengan kWh meter, adalah otak dari sistem pencatatan pemakaian listrik di rumahmu. Fungsinya sesuai namanya, yaitu untuk mengukur dan menampilkan jumlah energi listrik (dalam kilowatt-jam atau kWh) yang telah kamu gunakan. Ibarat speedometer di kendaraan, dia mencatat seberapa jauh kamu sudah melaju. Dari angka yang tertera di meteran inilah tagihan listrik bulananmu dihitung.

Ada dua jenis utama meteran listrik yang umum kita temui di rumah-rumah:

Meteran Pascabayar (Analog dan Digital)¶

Ini adalah meteran tradisional di mana kamu memakai listrik dulu, baru bayar di akhir bulan sesuai pemakaian. Petugas PLN akan datang mencatat angka di meteran atau sekarang bisa juga dicatat mandiri melalui aplikasi. Meteran pascabayar ada yang masih analog dengan angka berputar, ada juga yang sudah digital dengan tampilan LCD. Kelebihannya, kamu bisa pakai listrik sesuka hati tanpa takut kehabisan pulsa di tengah malam, tapi kekurangannya bisa bikin shock kalau tagihan membengkak karena lupa kontrol pemakaian.

Meteran Prabayar (Token Listrik)¶

Nah, kalau yang ini sistemnya seperti pulsa handphone. Kamu harus beli token listrik (voucher) dengan nominal tertentu, lalu memasukkan kode token tersebut ke meteran. Listrik akan menyala selama token yang kamu beli belum habis. Saat sisa kWh-nya menipis, meteran akan mengeluarkan bunyi alarm sebagai peringatan. Banyak yang merasa ini lebih hemat dan terkontrol karena bisa mengatur budget listrik bulanan, tapi kadang suka panik kalau token habis di waktu yang tidak pas.

Fungsi utama kWh meter ini benar-benar untuk monitoring dan billing. Tanpanya, PLN tidak bisa tahu berapa banyak listrik yang sudah kamu pakai, dan kamu pun tidak tahu berapa yang harus dibayar. Jadi, alat ini adalah jembatan antara kamu dan penyedia listrik.

Kenalan Sama MCB (Miniature Circuit Breaker)¶

Sekarang, mari kita beralih ke MCB atau Miniature Circuit Breaker. Kalau meteran listrik adalah pencatat, maka MCB adalah pelindung utama instalasi listrik di rumahmu. Gampangannya, dia ini adalah satpam yang selalu siaga menjaga keamanan listrik. Posisinya memang menempel atau berdekatan dengan kWh meter, tapi fungsinya beda banget!

Fungsi utama MCB ada dua, yaitu:

1. Melindungi dari Arus Berlebih (Overload): Ini terjadi kalau kamu menyalakan terlalu banyak alat elektronik secara bersamaan, melebihi kapasitas listrik yang disuplai ke rumah. MCB akan otomatis “jeglek” atau trip, memutus aliran listrik.
2. Melindungi dari Korsleting (Short Circuit): Ini kondisi yang jauh lebih berbahaya, di mana terjadi hubungan singkat antara kabel positif dan negatif. Arus listrik bisa melonjak sangat tinggi dan berpotensi menyebabkan kebakaran. MCB akan bereaksi sangat cepat memutus aliran listrik.

MCB bekerja berdasarkan dua mekanisme, yaitu termal dan magnetik. Trip termal terjadi karena panas berlebih akibat arus yang melewati MCB terlalu besar dalam jangka waktu tertentu (overload). Sedangkan trip magnetik terjadi karena lonjakan arus yang sangat besar dan tiba-tiba (korsleting). Jadi, ini bukan cuma tombol on/off biasa, tapi sebuah sistem pengaman yang canggih.

Moch Ari Wibowo, seorang Electrical Specialist dari PT Graha Anugrah Elektrindo, menjelaskan bahwa arus listrik dari kabel PLN itu akan masuk ke MCB dulu sebelum ke kWh meter. Ini menunjukkan bahwa MCB adalah gerbang pertama pengaman. “Jadi istilahnya dia mengatur biar nggak kelebihan juga arus listriknya,” kata Ari. Tanpa MCB yang berfungsi baik, kWh meter bisa terbakar jika ada arus berlebih yang masuk. Serem, kan?

Biar Makin Jelas, Ini Perbandingan Meteran dan MCB¶

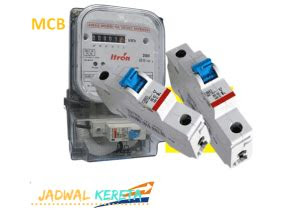

Meskipun letaknya sering berdampingan dan seringkali salah sebut, meteran listrik dan MCB memiliki peran yang sangat berbeda. Yuk kita lihat perbandingannya dalam tabel ini biar kamu makin paham!

Fitur Penting	Meteran Listrik (kWh Meter)	MCB (Miniature Circuit Breaker)
Fungsi Utama	Mengukur dan menampilkan konsumsi listrik (kWh)	Melindungi instalasi listrik dari arus berlebih & korsleting
Tujuan	Dasar perhitungan tagihan listrik	Keselamatan dan keamanan instalasi listrik
Cara Kerja	Mencatat jumlah energi listrik yang terpakai	Memutus aliran listrik secara otomatis saat terjadi gangguan
Lokasi	Biasanya di depan rumah/area yang mudah diakses petugas PLN	Terpasang di bawah kWh meter dan juga di panel listrik internal rumah
Interaksi	Melihat angka, memasukkan token (prabayar)	Menaikkan/menurunkan sakelar saat trip atau mematikan manual
Kepemilikan	Milik PLN	MCB di kWh meter milik PLN, MCB internal milik pemilik rumah

Dari tabel ini, jelas banget ya kalau keduanya punya fungsi yang sangat spesifik. Meteran listrik adalah “pencatat”, sedangkan MCB adalah “pelindung”. Keduanya wajib ada di setiap rumah yang sudah dialiri listrik untuk memastikan semua berjalan aman dan teratur.

MCB di Rumahmu, Ada Dua Jenis Lho!¶

Ari Wibowo juga menjelaskan hal penting lainnya: MCB yang terpasang di instalasi rumah itu tidak hanya satu. Ada MCB dari PLN dan MCB di dalam rumah yang kita miliki. Ini seringkali membuat orang bingung.

1. MCB PLN (MCB Utama di Bawah Meteran)¶

Ini adalah MCB yang kamu lihat menempel atau berada tepat di bawah kWh meter. MCB ini adalah milik dan tanggung jawab penuh PLN. Kapasitas MCB ini sudah ditentukan oleh PLN sesuai dengan daya listrik langganan kamu (misalnya 900 VA, 1300 VA, dst). Fungsi utamanya adalah sebagai pengaman pertama dari jaringan PLN ke rumahmu.

Yang perlu kamu ingat: MCB PLN ini TIDAK BOLEH sembarangan diganti atau dilepas oleh pemilik rumah. Kalau kamu punya masalah dengan MCB ini, atau ingin menambah daya sehingga perlu mengganti MCB, kamu harus menghubungi pihak PLN. Mencoba-coba mengganti sendiri bisa berbahaya dan melanggar aturan, bahkan bisa kena sanksi.

2. MCB Instalasi Internal Rumah¶

Selain MCB utama dari PLN, biasanya di dalam rumah juga ada panel listrik (box MCB) yang berisi beberapa MCB lagi. MCB-MCB ini fungsinya untuk membagi dan melindungi setiap zona atau sirkuit listrik di dalam rumahmu. Misalnya, ada MCB khusus untuk stop kontak, MCB untuk lampu-lampu, MCB untuk AC, dan sebagainya.

“Yang boleh diganti itu adalah MCB di dalam rumahnya,” jelas Ari. MCB internal ini bisa kamu ganti atau tambah sendiri (tentunya dengan bantuan teknisi listrik yang berpengalaman) jika ada perubahan pada instalasi listrik internal atau penambahan perangkat elektronik dengan daya besar. Tujuannya adalah untuk melokalisasi masalah. Kalau ada korsleting di kamar mandi, MCB di kamar mandi saja yang jeglek, tidak semua listrik di rumah mati total. Ini membuat penanganan masalah jadi lebih mudah dan cepat.

Mengapa Sering Terjadi Salah Kaprah?¶

Kebingungan antara meteran listrik dan MCB ini bukan tanpa alasan. Ada beberapa faktor yang menyebabkan orang awam sering salah mengira atau bahkan menyamakan keduanya:

• Lokasi Berdekatan: Keduanya memang selalu diletakkan berdekatan. MCB biasanya ada persis di bawah kotak meteran listrik. Karena letaknya yang ‘nempel’ ini, banyak orang jadi menganggap mereka satu kesatuan yang sama, padahal tidak.
• Terminologi Awam: Di masyarakat, istilah “meteran” seringkali digunakan untuk merujuk pada keseluruhan kotak di dinding yang berhubungan dengan listrik, termasuk MCB. Jarang sekali orang awam menyebutnya “kWh meter” atau “Miniature Circuit Breaker”.
• Fungsi On/Off MCB: MCB memang punya tuas yang bisa dinaikkan (on) dan diturunkan (off). Ketika listrik mati karena trip (jeglek), orang seringkali menaikkan tuas MCB untuk menyalakan listrik kembali. Ini membuat mereka berpikir “tombol” itu adalah bagian dari meteran yang menghidupkan dan mematikan listrik.

Padahal, fungsi menghidupkan dan mematikan listrik pada MCB adalah konsekuensi dari fungsinya sebagai pemutus sirkuit pengaman, bukan fungsi utamanya sebagai meteran pencatat.

Pentingnya Memahami Sistem Kelistrikan Rumah (dan MCB)¶

Memahami perbedaan antara meteran listrik dan MCB, serta peran masing-masing, memberikan banyak manfaat dan keamanan bagi kamu sebagai pemilik rumah:

Keamanan Keluarga dan Aset¶

Ini adalah prioritas utama. Dengan MCB yang berfungsi baik dan pemahamanmu tentang batas daya, kamu bisa menghindari risiko kebakaran akibat korsleting atau kerusakan alat elektronik. MCB adalah garda terdepan dari potensi bahaya ini.

Memudahkan Troubleshooting Masalah Listrik¶

Ketika listrik di rumah tiba-tiba padam (jeglek), pengetahuan ini akan sangat membantu. Kamu bisa langsung tahu bahwa kemungkinan besar MCB yang trip. Dengan memahami penyebabnya (overload atau korsleting), kamu bisa mengambil langkah awal yang tepat, seperti mematikan beberapa perangkat atau memeriksa apakah ada kabel yang terkelupas.

Efisiensi dan Kontrol Pemakaian Listrik¶

Dengan memahami fungsi kWh meter, kamu bisa lebih sadar akan konsumsi listrik. Apalagi jika kamu menggunakan meteran prabayar, kamu jadi lebih mudah mengontrol pengeluaran listrik bulanan. Jika memakai pascabayar, kamu bisa mengidentifikasi mana saja perangkat yang boros listrik.

Perencanaan Instalasi dan Upgrade¶

Jika suatu saat kamu ingin menambah daya listrik, memasang AC baru, atau melakukan renovasi yang melibatkan kelistrikan, pemahaman ini sangat berguna. Kamu bisa berdiskusi lebih baik dengan teknisi listrik dan tahu batasan-batasan yang ada, terutama terkait dengan kapasitas MCB.

Lebih Dalam Tentang Cara Kerja MCB¶

Bagaimana sih MCB yang mungil itu bisa begitu cerdas dalam melindungi listrik rumah kita? Ternyata ada teknologi di baliknya yang menarik untuk diketahui:

Mekanisme Trip Termal (Untuk Overload)¶

Di dalam MCB, ada sebuah komponen yang disebut strip bimetal. Strip ini terbuat dari dua jenis logam yang berbeda, yang akan memuai atau melengkung pada tingkat yang berbeda saat terkena panas. Ketika arus listrik yang mengalir melalui MCB melebihi batas nominalnya (terjadi overload), strip bimetal ini akan memanas dan melengkung. Lengkungan ini kemudian akan mendorong mekanisme pemicu yang menyebabkan tuas MCB trip dan memutus aliran listrik. Proses ini biasanya memerlukan waktu beberapa detik hingga menit, tergantung seberapa besar kelebihan arusnya.

Mekanisme Trip Magnetik (Untuk Korsleting)¶

Untuk kondisi korsleting, MCB menggunakan kumparan elektromagnetik. Ketika terjadi korsleting, arus listrik melonjak sangat, sangat tinggi dan tiba-tiba. Lonjakan arus yang besar ini akan menciptakan medan magnet yang kuat di sekitar kumparan. Medan magnet ini kemudian akan secara instan menarik sebuah armature (jangkar) yang terhubung ke mekanisme pemicu, menyebabkan tuas MCB trip dalam hitungan milidetik. Ini adalah reaksi yang sangat cepat untuk mencegah kerusakan fatal akibat arus super tinggi.

Kurva Trip MCB¶

Ada juga yang namanya kurva trip MCB (misalnya tipe B, C, D). Ini menunjukkan seberapa cepat MCB akan trip pada tingkat arus berlebih tertentu. MCB tipe C adalah yang paling umum digunakan untuk instalasi rumah tangga karena memberikan perlindungan yang baik untuk beban umum. Memahami hal ini memang lebih teknis, tapi intinya adalah MCB dirancang untuk sangat responsif terhadap bahaya listrik.

Mengenal Lebih Jauh Jenis Meteran Listrik¶

Mari kita bedah lebih jauh dua jenis meteran listrik yang paling umum, yaitu Pascabayar dan Prabayar, agar kamu bisa makin familiar dengan ‘wajah’ dari meteran yang ada di rumahmu.

Meteran Pascabayar¶

Meteran ini adalah jenis yang sudah ada sejak lama. Sistemnya sangat sederhana: kamu pakai listrik dulu sepuasnya, kemudian di akhir bulan akan ada tagihan sesuai dengan total pemakaianmu. Petugas PLN akan datang setiap bulan untuk mencatat angka yang tertera di meteran (atau bisa juga kamu foto sendiri lewat aplikasi).

• Keunggulan: Kamu tidak perlu khawatir listrik mati mendadak karena kehabisan token. Cocok untuk mereka yang tidak ingin direpotkan dengan pengisian token secara berkala.
• Kekurangan: Jika tidak cermat dalam mengontrol pemakaian, tagihan listrik bisa membengkak drastis. Ada risiko lupa bayar dan terkena denda atau pemutusan sementara. Meteran ini juga kurang ideal untuk mengelola anggaran bulanan secara ketat.

Meteran Prabayar (Token Listrik)¶

Jenis meteran ini semakin populer dan banyak digunakan di rumah-rumah baru. Konsepnya seperti membeli pulsa telepon: kamu membayar di muka untuk jumlah energi listrik tertentu (dalam kWh) yang akan kamu gunakan. Setelah membeli token, kamu harus memasukkan kode angka token tersebut ke meteran.

• Keunggulan: Memberikan kontrol penuh atas pemakaian listrikmu. Kamu bisa mengatur sendiri berapa banyak uang yang ingin kamu alokasikan untuk listrik setiap bulannya. Ini sangat membantu dalam mengelola anggaran rumah tangga. Ada peringatan suara jika sisa kWh mulai menipis, sehingga kamu punya waktu untuk mengisi ulang.
• Kekurangan: Jika lupa mengisi token, listrik bisa mati mendadak. Ini bisa menjadi masalah, terutama jika terjadi di tengah malam atau saat ada kegiatan penting. Seringkali, ada biaya admin kecil setiap kali kamu membeli token.

Memilih antara meteran pascabayar atau prabayar tergantung pada preferensi dan kebiasaanmu dalam mengelola keuangan. Yang jelas, keduanya sama-sama menggunakan MCB sebagai pengaman utamanya.

Skenario Umum: MCB Jeglek dan Solusinya¶

Salah satu pengalaman paling umum yang mungkin sering kamu alami adalah ketika MCB tiba-tiba “jeglek” atau trip, membuat listrik di rumah padam. Jangan panik! Ini sebenarnya adalah tanda bahwa MCB sedang bekerja menjalankan fungsinya sebagai pelindung.

Penyebab Umum MCB Jeglek:¶

1. Kelebihan Beban (Overload): Ini paling sering terjadi. Misalnya, kamu menyalakan AC, mesin cuci, setrika, rice cooker, dan pemanas air sekaligus dalam waktu bersamaan. Total daya yang ditarik melebihi kapasitas maksimal listrik di rumahmu, sehingga MCB bereaksi.
2. Korsleting (Short Circuit): Ini lebih serius. Terjadi hubungan singkat antara kabel positif dan negatif. Bisa karena isolasi kabel terkelupas, alat elektronik rusak, atau soket yang kemasukan air/benda logam. MCB akan langsung trip dengan sangat cepat.
3. Kerusakan Alat Elektronik: Beberapa alat elektronik yang rusak bisa menarik arus sangat besar secara tiba-tiba, memicu MCB untuk trip.

Langkah Mengatasi MCB Jeglek:¶

mermaid graph TD A[Listrik Padam Tiba-tiba?] --> B{Cek MCB Utama di kWh Meter}; B -- Jeglek --> C{Matikan Semua Alat Elektronik & Cabut Steker}; C --> D{Tunggu 1-2 Menit}; D --> E{Naikkan Tuas MCB Utama}; E -- Berhasil Menyala --> F{Nyalakan Alat Elektronik Satu per Satu}; F --> G{MCB Jeglek Lagi?} G -- Ya --> H[Identifikasi Alat Penyebab atau Ada Korsleting]; G -- Tidak --> I[Normal, Perhatikan Beban]; B -- Tidak Jeglek --> J{Cek MCB Internal di Panel Listrik Rumah}; J -- Jeglek --> K{Cek Alat Elektronik di Zona Terkait}; K --> L{Naikkan Tuas MCB Internal}; L -- Jeglek Lagi --> H; E -- Tidak Berhasil Menyala --> M[Panggil Teknisi Listrik / PLN]; L -- Tidak Berhasil Menyala --> M;

Penjelasan Singkat Diagram:
1. Periksa MCB Utama (PLN): Biasanya ini yang pertama kali trip. Pastikan tuasnya dalam posisi turun.
2. Matikan dan Cabut Steker: Untuk mencegah MCB trip lagi setelah dinyalakan, matikan semua perangkat elektronik yang sedang menyala dan cabut stekernya. Ini penting untuk mengidentifikasi penyebab overload.
3. Nyalakan Kembali MCB: Setelah beberapa saat (untuk memastikan tidak ada lonjakan arus sisa), naikkan tuas MCB ke posisi “On”.
4. Cek MCB Internal (Jika Ada): Jika MCB utama tidak trip, mungkin ada MCB internal di panel rumahmu yang trip. Lakukan langkah yang sama (matikan perangkat di zona tersebut, lalu nyalakan MCB internal).
5. Identifikasi Penyebab: Jika listrik menyala tapi langsung trip lagi saat kamu menyalakan perangkat tertentu, berarti perangkat itulah penyebabnya (overload atau rusak). Jika trip bahkan tanpa menyalakan apapun, kemungkinan ada korsleting serius di instalasi rumah dan segera panggil teknisi listrik profesional. Jangan coba-coba memperbaikinya sendiri jika kamu tidak punya keahlian.
6. Panggil Bantuan: Jika setelah langkah-langkah di atas listrik tetap tidak menyala, atau kamu curiga ada masalah yang lebih besar, jangan ragu untuk menghubungi PLN atau teknisi listrik berlisensi.

Tips Aman Berurusan dengan Listrik di Rumah¶

Menjaga keamanan kelistrikan di rumah itu penting banget. Berikut beberapa tips sederhana yang bisa kamu terapkan:

• Jangan Pernah Modifikasi MCB PLN: Seperti yang sudah dijelaskan, MCB utama dari PLN tidak boleh diutak-atik. Jika ada masalah atau perlu upgrade daya, hubungi PLN secara resmi.
• Perhatikan Kapasitas Daya: Kenali berapa daya listrik di rumahmu (contoh: 1300 VA) dan jangan memaksakan penggunaan alat elektronik yang melebihi kapasitas tersebut. Perhatikan juga MCB internal untuk masing-masing zona.
• Hindari Penggunaan Colokan T (T-Stop Kontak) Berlebihan: Colokan T memang praktis, tapi sangat berisiko menyebabkan overload jika digunakan untuk banyak perangkat berdaya tinggi. Gunakan stop kontak sesuai kebutuhan dan kapasitasnya.
• Periksa Kondisi Kabel dan Stop Kontak Secara Berkala: Kabel yang terkelupas, stop kontak yang longgar, atau percikan api kecil adalah tanda bahaya. Segera ganti atau perbaiki.
• Panggil Profesional untuk Instalasi atau Perbaikan: Jangan mencoba memperbaiki atau memasang instalasi listrik sendiri jika kamu tidak punya keahlian dan pengalaman. Listrik itu bukan main-main, nyawa taruhannya!
• Pasang Grounding yang Benar: Sistem grounding yang baik akan membantu mengalirkan arus listrik yang tidak diinginkan ke tanah, mengurangi risiko sengatan listrik.
• Edukasi Anggota Keluarga: Ajari anggota keluarga, terutama anak-anak, tentang bahaya listrik dan cara menggunakan perangkat elektronik dengan aman.

Dengan pemahaman yang baik tentang meteran listrik dan MCB, kamu bukan hanya sekadar tahu bedanya, tapi juga bisa jadi lebih proaktif dalam menjaga keamanan dan kenyamanan rumahmu. Ini investasi pengetahuan yang sangat berharga!

---

Nah, sekarang sudah jelas kan perbedaan antara meteran listrik dan MCB? Keduanya memang tidak terpisahkan, tapi punya fungsi yang sangat berbeda dan sama-sama krusial untuk kelistrikan di rumahmu. Jangan sampai ketukar lagi ya!

Apakah kamu punya pengalaman unik dengan MCB jeglek atau meteran listrik di rumah? Atau ada pertanyaan lain seputar kelistrikan yang bikin penasaran? Yuk, ceritakan di kolom komentar di bawah!
